产品特点

低损耗：产品空载损耗比SCB10型产品降低30%以上，负载损耗比SCB11型产品降低10%以上，节能效果优异，运行经济，免维护。低噪声：产品噪声水平比现行专业标准JB/T10088-2016《6-220KV级变压器声级》低10-15分贝以上。低局放：树脂混合料采用国外先进的搅拌方法和真空薄膜脱气两种技术，使混合料搅拌均匀，排除了混合料内的气泡。产品仅有较低的局部放电量，可控制在5PC以下。高、低压线圈均在真空和压力下浇注，使树脂绝缘既具有全包封性，又具有层匝间浸清性。浇注体具有致密的固化结构，阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。高机械强度：带填料的树脂使浇注体内的膨胀系数差异小，固化收缩率小，内应力小，固化物的硬度高，在高、低压线圈的内外表面环氧树脂包封层内，放置有预制成型的加强材料，具有尤如钢筋混凝土一样的致密结构，因而机械强度还大于纯环氧树脂，能承受突发短路电动力作用而无损伤。

SCB13树脂绝缘干式变压器是我公司引进国外先进技术自主研发的，铁芯采用高导磁晶粒取向冷扎硅钢片，45°全斜步进接缝，铁芯采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊树脂涂覆以防潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。同时科学合理的设计和浇注工艺，使产品局部放电更小，噪音低，散热能力强，在强迫风冷条件下额定负载下长期运行。

 产品结构：

高压绕组

高压绕组用带填料环氧树脂真空浇注，局放量小，线圈电气强度高，绕内外壁用玻璃纤维网络格板增强，增加了线圈的机械强度，提高了产品抗突短路的能力，线圈不开裂。

低压绕组

低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更s同时线圈采用轴向冷却风道，增强了败热能力，绕组层间采用了DMD环氧预漫布，整体固化成形。

铁芯

铁芯造用进口冷轧硅钢片，三阶金斜接结构、芯柱果用F级无模礼、铁芯表面采用环氧树醒包封，降低了空载损耗，空载电流和铁芯城央件和紧固件经持殊表面处理，使产品外观质量有了进一步提高，

温控系级和冷风系统

采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能来。温度控制采用智能温控仪，提高了变压器运行可靠性。

 产品特点：

1.安全，防火，无污染，可直接运行于负荷中心；
       2.采用国内先进生产技术，机械强度高，抗短路能力强，局部放电量小，热稳定性好，可靠性高，使用寿命长；
       3.低损耗，低噪音，节能效果明显，免维护；
       4.散热性能好，过负载能力强，强迫风冷时可提高50%容量运行；
       5.防潮性能好，适应高湿度和其他恶劣环境中运行；
       6.体积小，重量轻，占地空间少，安装费用低。

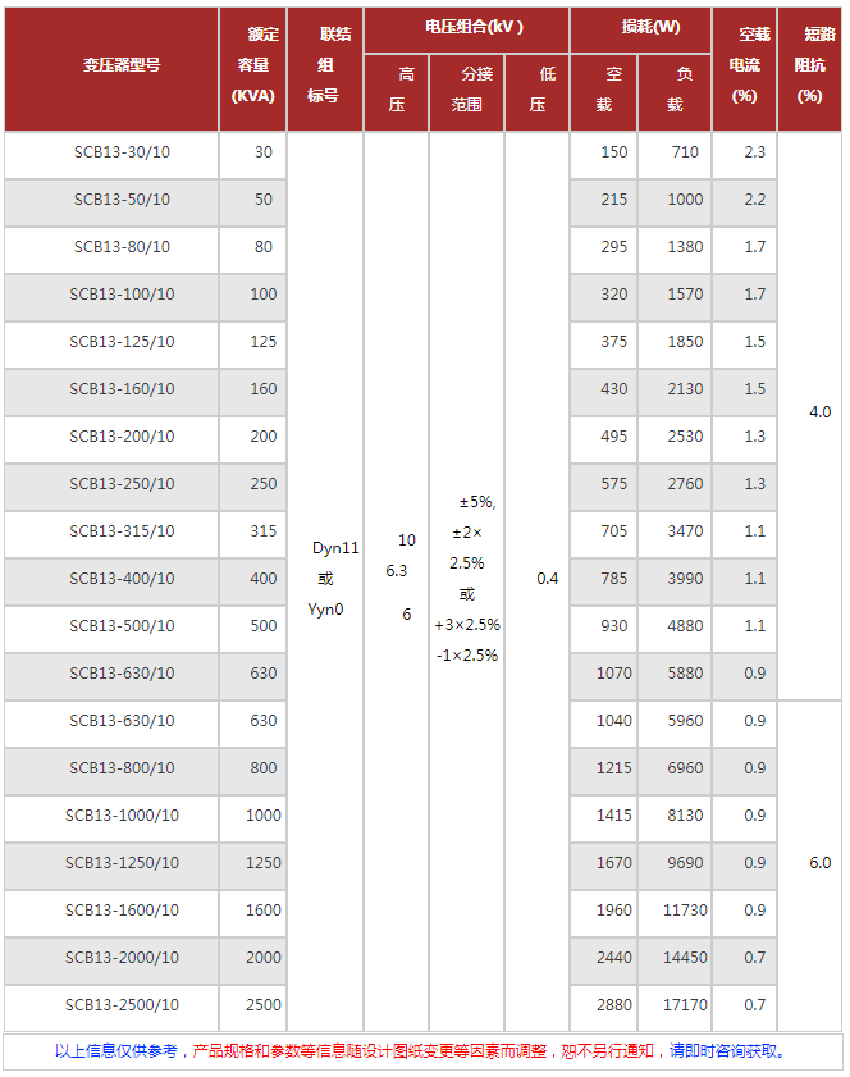

产品参数：
